- Katalog Teile
- >
- Pneumatikzylinder
- >
- Zubehör
- >
- Kupplungsmutter-u.Kupplungsplatte
- >
- 125A2K

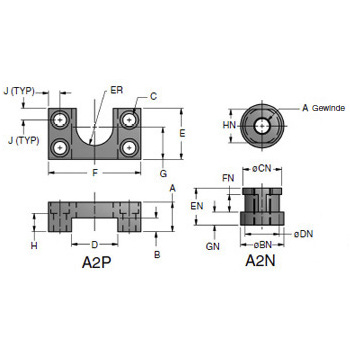

Produktdetails
| Satz Teile-Nummer | 125A2K |
| Platte Teile-Nummer | 125A2P |
| Teilenummer Mutter | 125A2N |
| Serie | A2K |
| Bohrungs Ø | Ø125 |
| A (mm) | 40 |
| B (mm) | 20 |
| BN | 57 |
| C | M16 |
| CN | 52 |
| D (mm) | 60 |
| DN (mm) | 47 |
| E (mm) | 65 |
| EN (mm) | 50 |
| ER (mm) | 25 |
| F (mm) | 120 |
| FN (mm) | 24 |
| G (mm) | 45 |
| GN (mm) | 19 |
| H (mm) | 24 |
| HN (mm) | 46 |
| J (mm) | 16 |
| A Gewinde | M27 x 2 |
| Dokumentation | |
| Katalog/Bulletin | hp_catalog.pdf |
